El ABC de la soldadura por arco

Cómo calcular el consumo de la soldadura

Le recomendamos utilizar los siguientes diagramas, para obtener una estimación rápida del consumo de insumos de soldadura para soldar juntas a tope de acero ferrítico y juntas de filete respectivamente. Por favor, siga los ejemplos indicados por las flechas de color gris en las figuras.

La Fig. 2 muestra el consumo calculado de insumos de soldadura; en función del espesor de la placa, el proceso de soldadura, el ángulo de ranura, y la abertura de raíz para las juntas a tope. Con respecto a las juntas de filete, la Fig. 3 muestra el consumo calculado de los insumos de soldadura en función del tamaño del filete, proceso de soldadura, y el tamaño del refuerzo. Estos diagramas se desarrollaron mediante el uso de los cálculos obtenidos por la siguiente ecuación para ambas, ranura y juntas de filete de soldadura, bajo las condiciones previas dadas a continuación.

    C = [(A1 + A2) x L x G/E] x 1/10

Donde:
  C: Consumo de insumos de soldadura (kg)
  A1: Área del metal de soldadura de la sección A1 (mm2) ― Fig. 1
  A2: Área del refuerzo de la sección A2 (mm2) ― Fig. 1

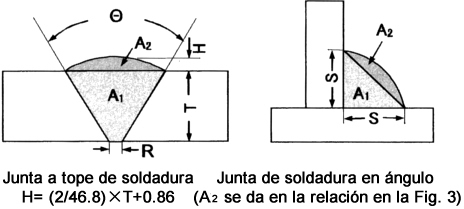

Fig. 1. Tamaños de soldadura (θ en grados., H, R, S y T en mm)

Fig. 1. Tamaños de soldadura (θ en grados., H, R, S y T en mm)

L: Longitud de soldadura (m)
  G: Gravedad específica del metal de soldadura (7.85 g/cm3)
  E: Eficiencia de deposición (%) ―
     Electrodos revestidos de SMAW: 55%
     Alambres con núcleo sólido/metálico de GMAW: 95%
     Hilos tubulares de FCAW: 90%
     Alambres sólidos de SAW: 100%

Fig. 2. Consumo de electrodos revestidos en el SMAW y de alambres con núcleo sólido/metálico en el GMAW de juntas a tope.

Fig. 2. Consumo de electrodos revestidos en el SMAW y de alambres con núcleo sólido/metálico en el GMAW de juntas a tope.

Fig. 3. Consumo de electrodos revestidos en el SMAW, hilos tubulares en el FCAW, alambres con núcleo sólido/metálico en el GMAW, y alambres sólidos en el SAW de las juntas de filete.

Fig. 3. Consumo de electrodos revestidos en el SMAW, hilos tubulares en el FCAW, alambres con núcleo sólido/metálico en el GMAW, y alambres sólidos en el SAW de las juntas de filete.
