Referencias de la soldadura

1-3. Tipos de símbolos de soldadura

Tabla 1 Símbolos básicos de soldadura (Extraído del JIS Z 3021) (referirse a A2.4 para el estándar AWS).
Tipo de soldadura Símbolo básico
de soldadura.		 Observaciones
De doble platina ―――
De una platina ―――
De ranura cuadrada Proceso de soldadura por resistencia, soldadura por contacto y soldadura de fricción está incluida.
Ranura V simple,
Ranura V doble
(ranura X)		 Para una soldadura de ranura X, dibuje este símbolo simétricamente alrededor de la línea de referencia para la exposición
(la línea de referencia).
Ranura de cara no perpendicular simple,
ranura de cara no perpendicular doble
(ranura K).		 Para una soldadura de ranura K, dibuje este símbolo simétricamente cerca de la línea de referencia. Dibuje la línea vertical del símbolo en el lado izquierdo. Las soldaduras por fricción, de contacto y el proceso de soldadura por resistencia están incluidas.
Ranura J simple,
Ranura J doble		 Para una soldadura de ranura J doble, dibuje este símbolo simétricamente cerca de la línea de referencia. Dibuje la línea vertical del símbolo en el lado izquierdo.
Ranura U simple,
Ranura U doble
(ranura H).		 Para una soldadura de ranura H, dibuje este símbolo simétricamente cerca de la línea de referencia.
Ranura V de pestaña simple,
Ranura V de doble pestaña.		 Para una ranura V de doble pestaña, dibuje este símbolo cerca de la línea de referencia.
Ranura de cara no perpendicular de
pestaña simple,
ranura de cara no perpendicular de
doble pestaña.		 Para una soldadura de ranura de cara no perpendicular de doble pestaña, dibuje este símbolo simétricamente cerca de la línea de referencia.
Soldadura de bordes. Dibuje la línea vertical del símbolo en el lado izquierdo. Para soldaduras paralelas, dibuje este símbolo simétricamente cerca de la línea de referencia. Para soldaduras escalonadas, los símbolos mostrados debajo pueden ser usados.
Tapón, ranura ―――
Cordón, Superficie. Para la superficie, duplicar este símbolo de lado a lado.
Punto, proyección,
costura de soldadura.		 Este símbolo representa las soldaduras hechas por soldaduras de resistencia eléctrica, soldadura de arco, y soldadura de rayo de electrones sobre juntas, excluyendo las soldaduras de bordes. Para una soldadura de costura o línea, duplicar este símbolo de lado a lado.
Si es posible, dibuje los siguientes símbolos como se especifica.
para una soldadura de punto ;
para una soldadura de costura o línea.


Tabla 2 símbolos suplementarios
Artículo Símbolo
suplementario		 Observaciones
Forma de la
superficie
de soldadura		 Plana
Convexa
Cóncava.		 Dibuje el símbolo convexo hacia afuera desde la línea de referencia.
Dibuje el símbolo cóncavo hacia afuera desde la línea de referencia.
Método del
acabado
de la soldadura.		 Despostillados
Esmerilado
Por máquina
No especificado		 Para el acabado con esmerilado
Para acabado por maquina
No se especifica método de acabado.
Soldadura de campo.
Soldadura periférica completa.
Soldadura de campo periférico completa		 Este símbolo podría ser omitido donde la soldadura periférica completa es obvia.


(1) Para soldaduras del lado opuesto o el otro lado de la flecha



(2) Para soldaduras en el lado de la flecha o el lado cercano



1-3-2. Ejemplos de símbolos de soldadura

Perfil de la soldadura Junta real de la soldadura　Símbolo de soldadura
Soldadura de campo
El lado de la flecha o
el lado cercano
El lado opuesto o
el otro lado de la flecha
El lado de la flecha o
el lado cercano
El lado opuesto o
el otro lado de la flecha
Ambos lados
Para un espacio de base de 2mm
Para un espacio de base de 2mm
Soldaduras con una profundidad de
ranura de 16mm,
un ángulo de ranura de 60°,
espacio de base de 2mm y
grosor de placa de 19mm.
Las soldaduras con reforzamiento de acero:
grosor de placa de 12mm,
ángulo de ranura de 45°,
espacio de base de 4.8mm,
y acabado de superficie por máquina

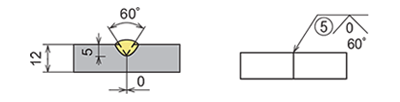

Soldadura de penetración parcial:
grosor de placa de 12mm,
profundidad de ranura de 5mm,
ángulo de ranura de 60°,
y espacio de base de 0mm
Profundidad de ranura:
16mm en el lado de la flecha y 9mm
en el lado opuesto. Ángulo de la ranura:
60° en el lado de la flecha, 90°en
el lado opuesto, espacio de base: 3mm
En ambos lados:
25mm de profundidad de ángulo,
25° de ángulo de ranura,
6mm de radio de base,
0mm de espacio de base.
Junta T con refuerzo de acero:
45° de ángulo de ranura,
6.4mm de espacio de base.
Profundidad de ranura:
16mm en el lado de la flecha y
9mm en el lado opuesto.
Ángulo de la ranura: 45° en
el lado de la flecha,
45°en el lado opuesto,
espacio de base: 2mm.
Soldaduras de bordes con
diferentes longitudes de
soldaduras en ambos lados
Soldaduras de bordes con 6mm
de longitud de soldadura en ambos lados
Soldaduras paralelas:
50mm de longitud de soldadura,
3 soldaduras, 150 mm de pico
